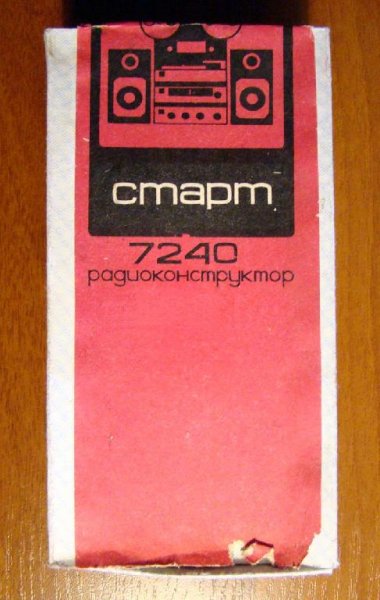

Название: Радиоконструктор Старт-7240 (Усилитель низкой частоты 2х2 Вт Описание : Радиоконструктор Старт-7240 (Усилитель низкой частоты 2х2 Вт) (на микре К174УН7) с I-кв 1989 года выпускал Каменец-Подольский завод Электроприбор. Радиоконструктор позволяет собрать стереофонический усилитель мощности, используемый в портативной или стационарной аппаратуре с напряжением питания 6 ...15 В. Усилитель содержит минимум деталей, прост в изготовлении, не требует наладки. Схема состоит из двух идентичных каналов, каждый из которых собран на интегральной микросхеме К174УН7. В качестве нагрузки можно использовать громкоговорители с сопротивлением 4...8 Ом и соответствующей мощностью. Основные характеристики: Диапазон частот - 40...20000 Гц. Номинальное входное напряжение 250 мВ. Номинальная выходная мощность, на нагрузке сопротивлением 4 Ом при напряжении питания 12 В 2х2 Вт, максимальная 2х4 Вт. Коэффициент гармоник на частоте 1 кГц, не более 1%. Напряжение питания 6...15 В. Потребляемый ток при отсутствии сигнала не более 40 мА. Габариты платы 167х92х45 мм. Мacca 200 г.
